Convolution

La convoluzione è una tecnica usata soprattutto in computer vision.
Consente di far emergere la struttura del problema che stiamo considerando, ad esempio la struttura di un'immagine.
Sottoinsiemi di pixel di un'immagine sono relazionati in qualche modo tra di loro.

Una rete convoluzionale cattura e codifica tali relazioni tra i pixel di un'immagine.

La codifica tra le relazioni dei pixel dell'immagine consente di ridurre il numero di calcoli necessari alla rete neurale per produrre il suo output.

La convoluzione prevede dati di input, moltiplicazioni ed addizioni molto simili alle moltiplicazione di matrici già viste, ed è quindi molto simile ad una rete neurale, come quelle già viste.

Sappiamo che un'immagine a colori può essere rappresentata, per esempio, con una matrice di rank 3, contenente numeri che rappresentano i pixel con associata informazione del colore.
Focalizziamoci, per semplicità, solo su un canale dell'immagine, cioè su una matrice rank 2, oppure su un'immagine in bianco e nero, anch'essa matrice di rank 2.

Se consideriamo una piccola matrice (es.: 3 x 3), detta kernel, di rank 2, e la applichiamo sulla matrice dell'immagine, facendola scorrere attraverso l'immagine, ad esempio orizzontalmente, possiamo effettuare un prodotto scalare (DOT product) tra queste due matrici.

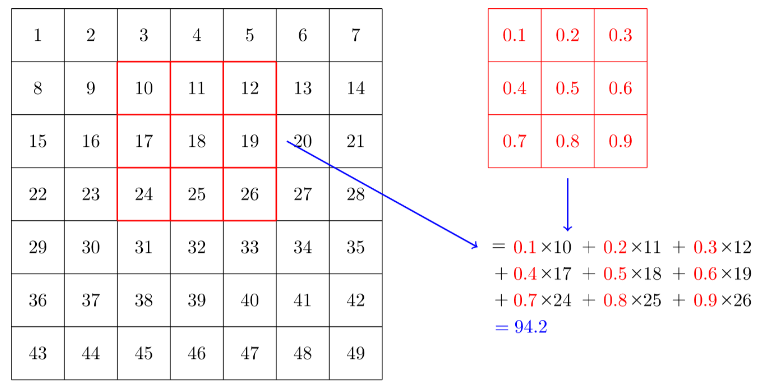

L'operazione di convoluzione esegue un prodotto scalare tra una porzione 3x3 della matrice-immagine ed il kernel ivi sovrapposto.

Considerando le immagini del db MNIST, che contiene immagini di caratteri numerici scritti a mano, possiamo applicare dei kernel e crearne la convoluzione, per riconoscere i tratti caratteristici (linee, angoli) nelle immagini-carattere, procedendo per tipologia di tratto.

Possiamo far scorrere un kernel del tipo:

horiz_edge = tensor([ [-1,-1,-1],
                                [ 0, 0, 0],
                                [ 1, 1, 1]]).float()

In questo modo il kernel agisce da filtro per le linee orizzontali dell'immagine-carattere, facendole emergere quando l'operazione di convoluzione dà il risultato del prodotto scalare più alto (attivazione), durante lo scorrimento del kernel.
Quando lo scorrimento sarà completato coprendo l'intera immagine, avremo una mappa di attivazione per rilevare le linee orizzontali.

Possiamo creare un nuovo kernel per filtrare le linee verticali:

vert_edge = tensor([  [ 1, 0, -1],
                                [ 1, 0, -1],
                                [ 1, 0, -1]]).float()

che le farà emergere sempre facendolo scorrere orizzontalmente. Si possono creare anche altri kernel per filtrare gli angoli etc.

Padding e Stride

Se vogliamo che la mappa di attivazione abbia le stesse dimensioni dell'immagine considerata, c'è la necessità di aggiungere pixel (padding) lungo i bordi dell'immagine, per non vanificare il DOT product proprio lungo la riga e colonna del primo e ultimo pixel dell'immagine.
Si può anche effettuare lo scorrimento non pixel per pixel, ma aumentando il passo, es. due pixel alla volta stride = 2.
In questo modo avremo una mappa di attivazione che considera meno righe e meno colonne della matrice-immagine, creando una mappa di attivazione compressa, che contiene, ad esempio per stride=2, la metà dei risultati dei DOT product per le righe e la metà per le colonne.

Pytorch conv2d

La convoluzione in pytorch è implementata tramite F.conv2d, che applica la convoluzione all'intero batch di immagini in parallelo, applicando più kernel nello stesso tempo.
E' quindi molto veloce!

Supponendo di avere 4 kernel 3x3, possiamo metterli in un unico tensore:

diag1_edge = tensor([[ 0,-1, 1],
                     [-1, 1, 0],
                     [ 1, 0, 0]]).float()

diag2_edge = tensor([[ 1,-1, 0],
                     [ 0, 1,-1],
                     [ 0, 0, 1]]).float()

# concatenate 4 kernels:
edge_kernels = torch.stack([horiz_edge, vert_edge, diag1_edge, diag2_edge]) # torch.Size([4, 3, 3])

per poi eseguirne la convoluzione con il batch:

#example: xb = batch of 64 images
batch_features = F.conv2d(xb, edge_kernels)

Convolutional Neural Network (CNN)

Abbiamo visto che possiamo creare i kernel più disparati ma non sappiamo se uno sia migliore di un altro!
La convoluzione è un'operazione molto lenta perché i calcoli eseguiti durante gli scorrimenti dei vari kernel impiegano molto tempo!
Fortunatamente è stato creato un modo equivalente allo scorrimento che sfrutta la moltiplicazione di matrici, che può essere eseguito dalla GPU e risulta in media 400 volte più veloce!
In pytorch questo modo è implementato da conv2d, conv3d che internamente trasformano la convoluzione in matrix multiplications.
Possiamo, quindi, creare particolari reti neurali (CNN) e farci aiutare dalla discesa del gradiente SGD, per trovare i numeri adeguati da mettere all'interno dei vari kernel in quanto i valori del kernel diventeranno semplicemente i weights della rete, modificabili attraverso la solita backpropagation.

Semplice NN per la ricognizione di caratteri

Una semplice rete neurale che viene addestrata con le immagini del MNIST database, potrebbe avere le seguenti caratteristiche: layer lineare di input con 28*28 = 768 ingressi (i 768 pixel dell'immagine) e 30 neuroni, un'attivazione ReLU e un layer di output con 30 ingressi ed 1 output.

net = nn.Sequential(
    nn.Linear(28*28, 30), # 784 in_features, 30 out_features
    nn.ReLU(),
    nn.Linear(30, 1) # 30 in_features, 1 out_feature
)

possiamo sostituire il layer lineare con il layer convoluzionale (nn.Conv2d) (nn.Conv2d è la versione modulo equivalente di F.conv2d)

cnn = sequential(
    nn.Conv2d(1, 30, kernel_size=3, padding=1), # 1 in_features, 30 out_features
    nn.ReLU(),
    nn.Conv2d(30, 1, kernel_size=3, padding=1) # 30 in_features, 1 out_feature
)

Si noti che non è necessario specificare la dimensione dei pixel in input, perché non avremo un peso per ogni pixel, ma i pesi dipenderanno dalle dimensioni del kernel.

Se volessimo usare la rete cnn creata con il nostro batch xb di 64 immagini, otterremmo:

# [Batch, Channel, Height, Width]
cnn(xb).shape # torch.Size([64, 1, 28, 28])

che non è utilizzabile per classificare i caratteri, perché abbiamo bisogno di una singolo output di attivazione per ogni immagine, non una mappa di attivazioni 28x28.
Possiamo modificare la rete, aggiungendo nuovi layer conv2d in sequenza, sfruttando uno stride=2, così da avere il primo layer 14x14, applicando stride 2 all'immagine di input 28x28, poi un layer 7x7, applicando stride all'input 14x14, poi 4x4, 2x2 e alla fine 1.
Si noti che applicare uno stride 2 comporta, oltre ad un dimezzamento delle dimensioni (H, W), anche un raddoppio del numero dei channels C!

# definiamo una funzione che crea layer nn.Conv2d,
# con kernel size ks = 3, padding = 3 divisione intera 2 = 1 e
# che per default applica l'attivazione ReLU all'uscita del layer.
def conv(in_features, out_features, ks=3, act=True):
    res = nn.Conv2d(in_features, out_features, stride=2, kernel_size=ks, padding=ks//2)
    if act: res = nn.Sequential(res, nn.ReLU())
    return res

# poi definiamo la rete:
simple_cnn = sequential(
    conv(1, 4),            #14x14, tensor([64, 4, 14, 14])
    conv(4, 8),            #7x7, tensor([64, 8, 7, 7])
    conv(8, 16),           #4x4, tensor([64, 16, 4, 4])
    conv(16, 32),           #2x2, tensor([64, 32, 2, 2])
    conv(32, 2, act=False), #1x1, tensor([64, 2, 1, 1])
    Flatten(), # modifichiamo la forma del tensore di output, rimuovendo gli assi 1x1: tensor([64, 2, 1, 1]) -> tensor([64, 2])
)

#input MNIST = tensor([64, 1, 28, 28])
simple_cnn(xb).shape # torch.Size([64, 2])

la rete produce 2 attivazioni per i 64 input del batch, corrispondenti ai valori true/false, che sono i possibili valori delle label predette.

Quando diamo in input della rete il batch di 64 immagini tensor([64, 1, 28, 28]) abbiamo gli assi BCHW (batch,channel, height, width).

il primo layer della rete simple_cnn è:

# info:
#Sequential(
#  (0): Conv2d(1, 4, kernel_size=(3, 3), stride=(2, 2), padding=#(1, 1))
#  (1): ReLU()
#)

Abbiamo, cioè 1 input channel, 4 neuroni e quindi 4 output channels, un kernel 3x3 e applichiamo uno stride 2 e padding 1.

i weights del primo layer sono: torch.Size([4, 1, 3, 3]) (4 x 1 x 3 x 3 = 36) a cui si aggiungono i 4 bias (1 per neurone), per un totale di 40 parametri.

il secondo layer della rete simple_cnn è:

# info:
#Sequential(
#  (0): Conv2d(4, 8, kernel_size=(3, 3), stride=(2, 2), padding=#(1, 1))
#  (1): ReLU()
#)

4 input channel, 8 neuroni e quindi 8 output channel, ed i soliti valori per ks, padding e stride.

i weights sono torch.Size([8, 4, 3, 3]) (8 x 4 x 3 x 3 = 288), a cui si aggiungono gli 8 bias, per un totale di 296 parametri, e così via per tutti gli altri layer.
